在Intel推出其革命性的Arrow Lake系列——酷睿Ultra 200S，首款采用Chiplets(芯粒)技术的桌面处理器之后，公司又一重大突破浮出水面：首个“分解式”GPU设计专利正式亮相，标志着GPU架构迈入了一个全新的时代。
内容来自www.qqlingdiw.cn
本月初，Intel提交的这项专利揭示了首个可能实现商业化的、基于逻辑小芯片的GPU架构，预示着芯粒技术在GPU领域的首次深度应用。 copyright www.qqlingdiw.cn
www.qqlingdiw.cn
【芯粒GPU：性能与效率的双重飞跃】 copyright www.qqlingdiw.cn

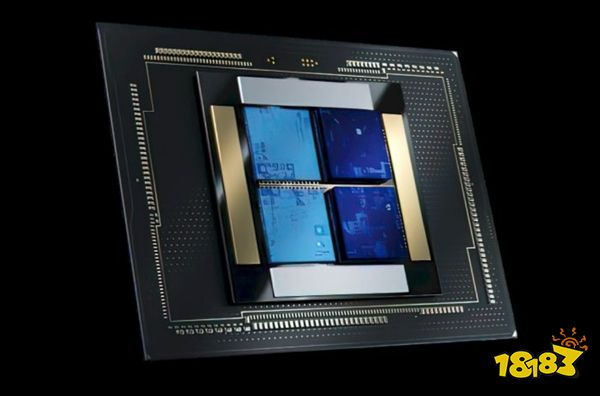

该分解式GPU设计颠覆了传统的单芯片模式，转而采用多个高度专业化的微型芯片，并通过先进技术相互连接。这一创新允许制造商针对特定应用场景，如计算密集型任务、图形渲染或人工智能，对每个小芯片进行精准优化，从而达到前所未有的性能水平。
更引人注目的是，芯粒GPU在能效管理上的巨大潜力。每个小芯片均可独立进行电源门控，意味着在非活动状态下可彻底断电，显著降低能耗，符合当前绿色计算的发展趋势。
【超越传统，迈向模块化与灵活性】
本文来自东方前沿网
除了节能外，分解式架构还带来了工作负载的高度定制化、系统设计的模块化以及前所未有的灵活性。这些特性使得GPU能够更轻松地适应快速变化的市场需求和技术挑战，被视为GPU设计未来的核心方向。 东方前沿网
值得一提的是，尽管AMD在2022年通过RDNA3架构引入了chiplet概念，但其核心仍围绕“一大带多小”的设计。相比之下，Intel此次提出的专利展示了完全独立且各自配备显存模块的逻辑小芯片，真正实现了芯粒GPU的构想。 东方前沿网
【摩尔定律下的新出路：Chiplet技术的崛起】
随着半导体工艺逐渐逼近物理极限，5nm以下制程的发展面临重重挑战。在此背景下，Chiplet技术应运而生，它通过将大芯片分解为多个小型功能单元，并利用先进封装技术重新整合，不仅提升了设计与封装的灵活性，还使得各芯片单元能够得到针对性的优化与制造，最终集成为一个高性能、高效率的芯片系统。 www.qqlingdiw.cn
展望未来，无论是CPU还是GPU，芯粒化将成为不可逆转的趋势。尽管Intel这一专利的具体实施时间表尚未明确，但它无疑为全球半导体行业描绘了一幅激动人心的蓝图。我们期待Intel能够持续推动技术创新，早日将这一革命性设计带入现实，引领计算技术的新一轮飞跃。 www.qqlingdiw.cn
